亚洲首家AEC技术委员会认可实验室,第一手产业观察

车子愈来愈像一台超级计算机,芯片验证还能只看「Pass」吗?

过去谈车用半导体可靠度,工程师最熟悉的问题可能是:「这颗IC有没有通过AEC-Q?」但到了SDV(Software-Defined Vehicle,软件定义车辆)与车用AI时代,这个问题已经不够了。

随着汽车电子电气架构(E/E Architecture)由分布式走向区域架构(Zonal Architecture),车内数十甚至上百个ECU的功能逐渐集中至少数高效能运算(HPC)平台。这对车用半导体而言,不只是「ECU变少了」时,而是车用AI芯片得承担更多感知、运算与决策工作;另一方面,部分功率组件与电子零组件又必须部署在更靠近马达、电池与动力系统的位置。

这形成了一个过去车用芯片较少面对的两难:芯片既要算得更多、跑得更久,又可能必须承受高温、高电压、振动与反复热循环。

且自动驾驶由L2驾驶辅助逐步朝L3、L4发展后,LiDAR、Radar、Camera、V2X与高精度地图持续产生大量数据,高效能运算芯片必须在有限功耗与散热条件下实时完成处理。

也因此,车用半导体验证正在从过去「一颗组件有没有通过测试」,逐步延伸到组件、先进封装、PCB乃至系统层级的整体可靠度工程。

AEC-Q验证仍然重要,但在SDV与车用AI时代,它更像是可靠度验证的起点,而不是终点。

从AEC-Q到Zero Defect,车用芯片需要三道验证防线

第一层:AEC-Q可靠度验证+DPA,找出隐藏风险

AEC-Q仍是车用半导体进入汽车供应链最重要的可靠度验证基础之一,但不同产品面对的要求并不相同。

IC可依AEC-Q100进行验证;离散式半导体对应AEC-Q101;离散式光电组件可依AEC-Q102;MEMS感测组件则有AEC-Q103等。针对Multi-Chip Module(MCM)等多芯片模块,可依 AEC-Q104规划认证;若产品采用Copper Wire Bond封装,则需进一步评估AEC-Q006对铜线材料、接合界面与长期可靠度的要求。(阅读更多:宜特AEC-Q车电可靠度验证)。

当车用AI与HPC开始把更多芯片整合进同一个封装,验证难度也跟着提高。且芯片通过组件级测试之后,事情还没有结束。

真正装上PCB后,Package、PCB与Solder Joint会因不同材料的热膨胀系数(CTE)而产生新的热机械应力。因此,AEC-Q007 Board Level Reliability(BLR)开始扮演更重要的角色,并可搭配Weibull Analysis观察焊点失效行为与可靠度寿命。

如果说AEC-Q回答的是「产品是否通过规范要求」,那么DPA(Destructive Physical Analysis,破坏性物理分析)处理的,就是另一个问题:「有没有现在还没造成失效、未来却可能出问题的异常?」

透过X-ray、SAT、Decapsulation、Cross-section等分析方法,可以观察芯片与封装内部结构,找出裂纹、Void、Delamination与Wire Bond异常等潜在问题。

对追求Zero Defect的车用产品而言,真正需要的已不只是「证明它现在是好的」,而是「尽可能找出未来可能让它变坏的原因」。



第二层:若芯片真的坏了,怎么降低人身安全风险?

可靠度验证处理的是,产品能否长时间稳定工作;但进入自动驾驶与SDV时代后,另一个问题变得更加重要:「如果车用组件真的故障了,车子还能不能保持安全?」

这正是ISO 26262功能安全(Functional Safety)关注的核心之一。它不只是要求组件「不要坏」,更重要的是从系统层级分析潜在故障与风险,并透过故障侦测、诊断、安全机制与降级运作等设计,在故障发生时避免系统进入不可接受的危险状态。

因此,AEC-Q100与ISO 26262不能互相取代。前者主要处理IC在车用环境下的可靠度;ISO 26262则进一步回答:当电子电气系统发生故障时,如何控制风险,让车辆维持或进入安全状态。两者不能互相取代。

而当SDV让车辆功能愈来愈依赖软件、网络与OTA更新,安全问题又多了一个面向——如果不是组件故障,而是系统遭受网络攻击呢?这也是ISO/SAE 21434车用网络安全(Automotive Cybersecurity)所关注的议题。

换句话说,下一代车用半导体必须同时回答三个问题:「它耐不耐用?它坏掉时安不安全?它连上网络之后安不安全?」



第三层:Zero Defect不是把芯片测100遍,而是管住整条供应链

对Fabless IC设计公司而言,芯片是自己设计的,但Wafer可能由晶圆厂制造,封装与测试交给OSAT,最后产品再进入Tier 1与OEM供应链。任何一个环节出现异常,都可能演变成最后的质量问题。

因此,Zero Defect并不是单纯「增加测试项目」。

AEC-Q004 Zero Defect Framework提供Fabless IC供应链质量管理框架,并结合AEC-Q001 Part Average Testing(PAT)、AEC-Q002 Statistical Yield Analysis等方法,从统计异常中提早辨识Outlier与异常良率批次。

至于制造与供应链端,则可进一步透过IATF 16949汽车质量管理系统、VDA 6.3工艺稽核,以及依企业角色与客户要求评估IECQ AQP等质量管理方案。

因此,车用半导体真正的Zero Defect,并不是找到一台「什么都测得出来」的设备。

它是一套从Qualification → Physical Analysis → Functional Safety → Cybersecurity → Supply Chain Quality Management一层一层把失效风险往前拦截的机制。

车用半导体从AEC-Q到Zero Defect的完整验证架构

图一:车用半导体从AEC-Q到Zero Defect的完整验证架构

SDV与车用AI之后,可靠度验证正在从「芯片」走向「系统」

过去工程师习惯问:「这颗IC有没有通过AEC-Q100?」未来更可能必须问:「这颗IC通过了,但封装呢?焊点呢?PCB呢?长时间高温运算之后呢?当其中一个功能失效时,整个系统还安全吗?」

尤其MCM、SiP与异质整合逐步进入车用AI与HPC应用后,一个封装内可能同时出现Logic IC、Memory、Power Device及不同材料界面。

此时,芯片本身通过验证,只代表其中一道门过关。

封装的热机械应力、Board Level焊点可靠度、材料劣化、散热,以及长期运作后可能产生的失效机制(Failure Mechanism),都可能成为下一个问题。

因此,AEC-Q、DPA、FA、MA、BLR、ISO 26262与质量管理,不应再被视为彼此独立的服务项目,而是一条连续的车用半导体风险验证链

如何选择车用半导体验证实验室?不是「能不能测」,而是能否提早拦截问题?

选择AEC-Q实验室时,第一个问题当然是:「设备与能力能不能完成验证?」

但对车用产品而言,更值得问的是:「如果测试Fail了,接下来怎么办?」

能否透过故障分析(Failure Analysis)找出失效位置?能不能进一步透过材料分析(Material Analysis)与DPA追查材料、封装或工艺问题?如果组件本身没有问题,能不能继续往Board Level与系统端追?当产品要进入OEM或Tier 1,又能否衔接Functional Safety、Cybersecurity与质量管理要求?

iST宜特自2008年投入汽车电子验证领域,并于2022年通过AEC审核,成为AEC技术委员会成员及亚洲首家取得AEC认可的第三方公正实验室。

目前宜特可提供AEC-Q100、AEC-Q101、AEC-Q102、AEC-Q103、AEC-Q104、AEC-Q006、AEC-Q007与AEC-Q200等车用电子可靠度验证相关服务,并具备故障分析、材料分析、板阶可靠度,以及ISO 26262、ISO/SAE 21434与汽车质量管理相关服务能力。

对准备进入全球车用供应链的IC设计公司、半导体厂商与电子零组件业者而言,真正需要的未必只是取得一份Pass Report。

更重要的是知道产品可能在哪里出问题,并在问题真正进入车厂之前,把它拦下来。

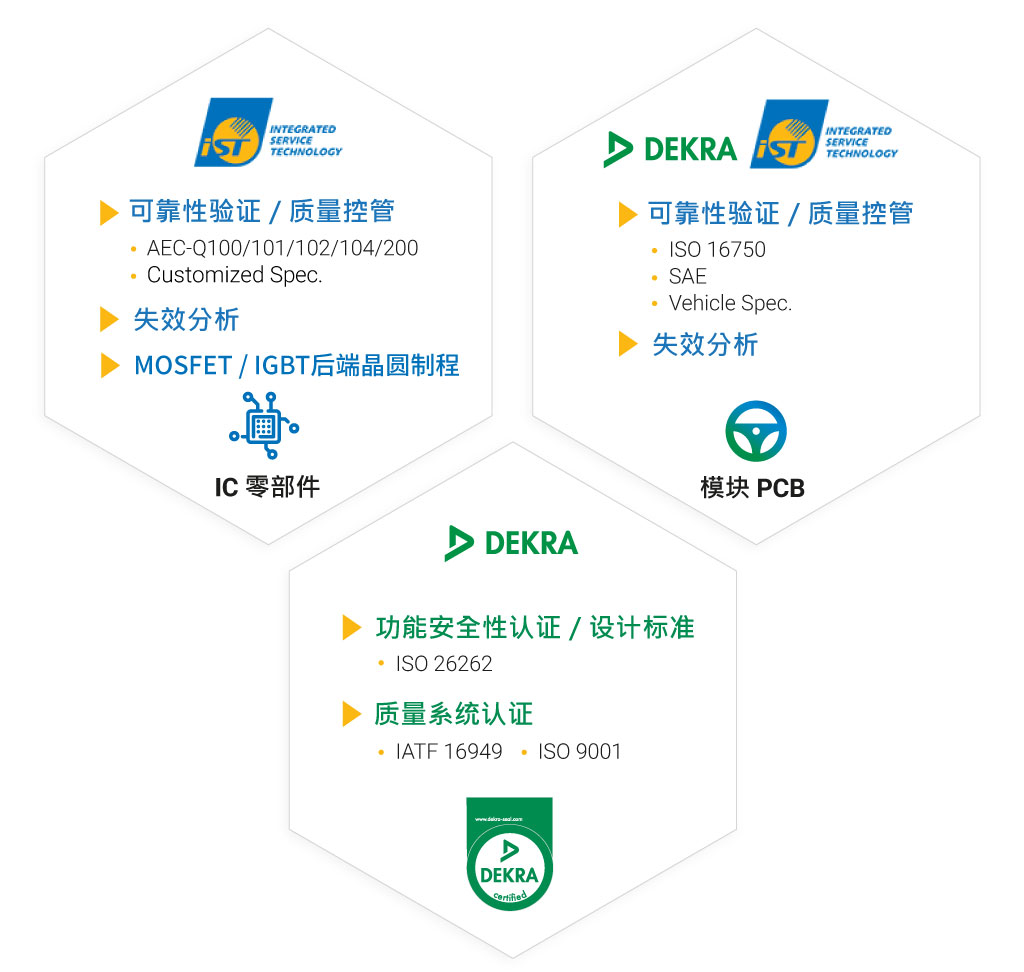

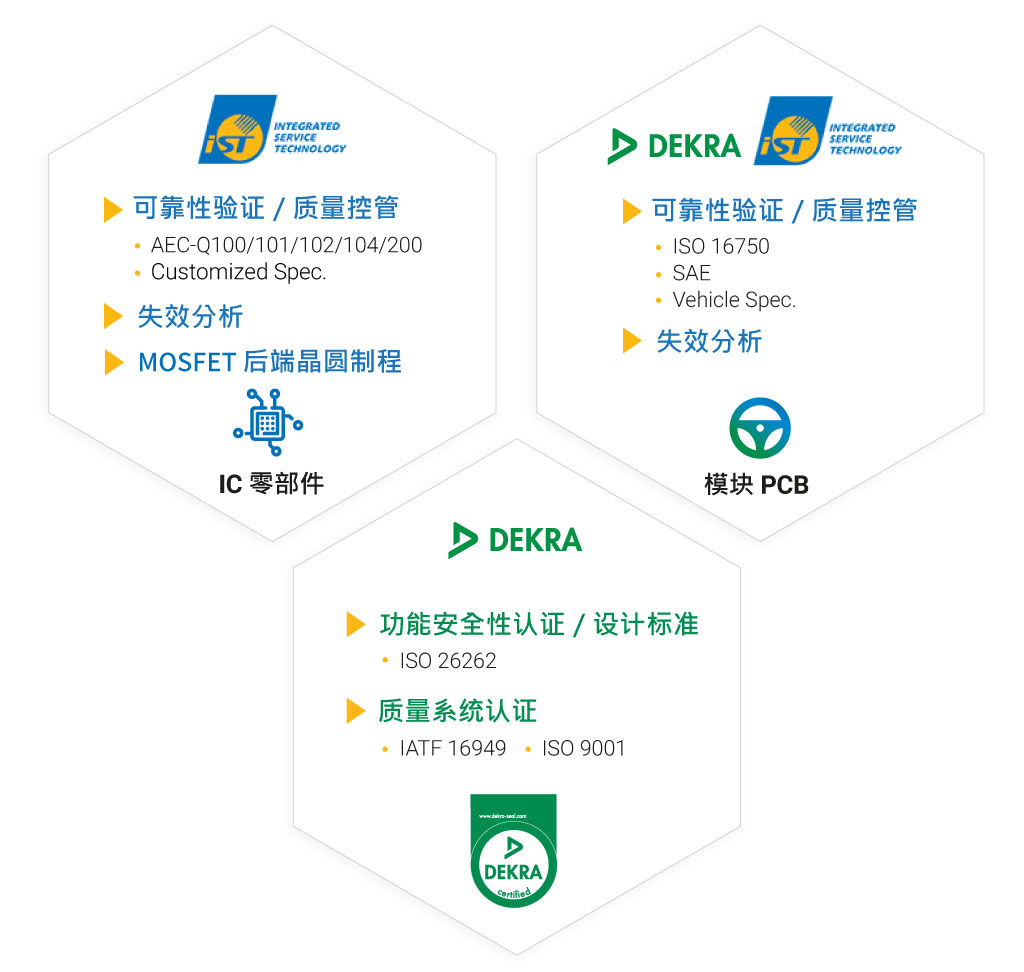

熟稔从车厂、Tier1到零组件的要求,深厚技术化为知识服务,为您车电产品质量把关

宜特登上汽车电子最高殿堂,获认可为AEC亚洲首家第三方公正实验室

Tier1车厂Delphi、Continental Automotive指定车用电子实验室

宜特为MIH电动车开放联盟一员,多年来协助消费性电子厂商成功跨入车用电子领域

熟稔从车厂、Tier 1、零组件客户的OEM/DOP/AM车用市场各项可靠性、安全与环保规范要求,我们将这些专业技术,转化成技术知识,提供您专业的建议、高质量服务,协助您顺利抢滩汽车电子市场。

车用半导体验证常见问题(FAQ)

  • Q1. AEC-Q是什么?AEC-Q100、Q101、Q102、Q103与Q104有什么不同?

    AEC-Q是由Automotive Electronics Council(AEC)制定的车用电子组件可靠度验证规范,依不同产品类型有不同的验证要求。

    其中,AEC-Q100适用于车用IC;AEC-Q101适用于离散式半导体;AEC-Q102适用于离散式光电组件;AEC-Q103适用于MEMS感测组件;AEC-Q104则适用于Multi-Chip Module(MCM)多芯片模块。此外,AEC-Q006针对铜线接合可靠度,AEC-Q007则聚焦Board Level Reliability(BLR)板阶可靠度。

    因此,进行车规验证前,应依产品类型、封装结构、应用环境与目标客户要求,确认适用的AEC-Q规范与验证计划。

  • Q2. 车用芯片通过AEC-Q验证,就代表可以进入OEM或Tier 1供应链吗?

    不一定。AEC-Q Qualification是进入车用市场的重要可靠度要求,但通过AEC-Q并不代表产品已满足所有OEM或Tier 1的质量、安全及供应链要求。

    除了AEC-Q之外,车用半导体业者还可能需要面对IATF 16949质量管理、ISO 26262功能安全、ISO/SAE 21434车用资安,以及不同OEM与Tier 1的客户指定需求。

    尤其对Fabless IC设计公司而言,还需进一步管理Foundry与OSAT等外包供应链的工艺与质量风险。AEC-Q004 Zero Defect Framework即提供一套车用零缺陷管理架构,并结合AEC-Q001 PAT与AEC-Q002统计分析等机制,协助IC设计公司降低异常产品流入车用供应链的风险。

  • Q3. AEC-Q100和ISO 26262有什么不同?

    最简单的理解方式是:
    AEC-Q100问的是:「这颗IC够不够可靠?」
    ISO 26262问的是:「如果它故障了,会不会造成不可接受的安全风险?」

    AEC-Q100主要针对车用IC进行可靠度Qualification;ISO 26262则着重道路车辆电子电气系统的Functional Safety,从产品生命周期与系统风险角度降低故障造成的安全风险。

    两者处理的是不同问题,因此不是互相取代的关系。

  • Q4. MCM、SiP与车用先进封装需要进行AEC-Q104验证吗?

    针对Multi-Chip Module(MCM)等车用多芯片模块,可依AEC-Q104进行验证。

    随着车用AI、ADAS、HPC与SDV快速发展,单一封装可能整合Logic IC、Memory、Power Device及其他组件,使热、机械与材料界面的交互作用比传统单芯片封装更加复杂。

    AEC-Q104 Rev A进一步更新多芯片模块的验证要求,因此开发车用MCM、SiP与异质整合产品时,应依产品结构与应用情境评估适用的可靠度验证计划。

  • Q5. 为什么车用芯片明明通过ATE与可靠度测试,仍可能被Tier 1退货?

    因为Pass/Fail电性测试主要确认芯片在特定测试条件下是否符合电性规格,未必能完整揭露封装与材料结构中的潜在物理缺陷。

    例如焊点裂纹、Wire Bond异常、材料界面分层或封装内部缺陷,在初期可能尚未造成明显电性异常,却可能在后续温度循环、振动或长时间使用后逐渐演变成失效。

    因此,车用半导体除了ATE与可靠度验证之外,还可依产品风险导入DPA(Destructive Physical Analysis)、Failure Analysis(FA)与Material Analysis(MA),从物理结构与材料层面找出潜在失效机制。

  • Q6. 什么是DPA? 为什么车用半导体需要DPA?

    DPA(Destructive Physical Analysis,破坏性物理分析)是透过物理方式拆解或分析组件内部结构,以确认芯片、封装、Wire Bond及材料界面是否存在异常。常见方法包括X-ray、SAT、Decapsulation与Cross-section等。

    DPA的价值并不只是「把产品拆开来看」,而是补足单纯电性Pass/Fail测试较难观察的物理风险。

    对车用半导体而言,某些裂纹、Void、Delamination或Wire Bond异常在初期可能尚未造成电性失效,却可能在长时间高温、振动或热循环后恶化。因此,DPA可作为可靠度验证与Failure Analysis的重要补充,协助工程师更早辨识潜在失效机制。

  • Q7. 什么是AEC-Q007?为什么车用半导体需要做BLR板阶可靠度验证?

    芯片通过组件级验证,不代表焊到PCB上之后一定不会出问题。

    Package、PCB与Solder Joint使用不同材料,温度变化时会因CTE差异产生热机械应力。AEC-Q007 Board Level Reliability即从板阶角度评估这类可靠度风险。

    透过温度循环等测试并搭配Weibull Analysis,可进一步观察Solder Joint失效行为及可靠度寿命。

  • Q8. AEC-Q006 Rev. B对车用铜线封装验证带来哪些改变?

    铜线具备导电性与成本优势,但接合界面也可能受到氧化、高温高湿、材料反应与热机械应力影响。

    因此,AEC-Q006针对车用半导体Copper Wire Bond建立相关可靠度要求。产品若采用铜线封装,应依最新规范版本、产品材料与工艺条件重新检视验证计划,而不能单纯沿用过去的验证方式。

  • Q9. 如何选择车用半导体AEC-Q验证实验室?

    不要只问:「你们可以做AEC-Q100吗?」

    更值得问的是:「如果测试Fail了,你们能不能告诉我为什么?」

    完整的车用半导体验证能力除了AEC-Q验证之外,还应视产品需求串接DPA、Failure Analysis、Material Analysis、Board Level Reliability,以及ISO 26262、ISO/SAE 21434与汽车质量管理相关能力。

    如此才能从「完成单一测试」,进一步走向「找出并降低产品进入车用供应链后的失效风险」。
