硅光子芯片量产元年已在眼前，但业界迄今仍缺乏一套专属标准，最权威的依据是问世逾廿年的经典规范Telcordia GR-468。面对日新月异的硅光子与CPO技术，这套「老规范」是否还能扛得起验证重任？研发者又该如何在标准断层中，确保产品顺利通过 Bring-up（启动调试）考验并成功量产？
硅光子规范
硅光子规范
台积电（TSMC）在2026年技术论坛中明确指出，随着工艺迈入2奈米奈米片（Nanosheet）时代，AI 算力的延续必须仰赖「芯片版三层蛋糕论」，涵盖运算、异质整合与3D IC，以及最关键的「光子（Photonics）」。诚如台积电高层所言：「谈到运算能力，电子无可匹敌；但谈到信号传输，光子则更胜一筹 。」
未来数据中心的传输势必由电子转向光学，而台积电的硅光子先进封装平台COUPE（紧凑型通用光子引擎，Compact Universal Photonic Engine） 也已搭载到基板上，并宣告今年将进入量产阶段。NVIDIA、Intel、Broadcom 等大厂也争相抢进CPO（Co-Packaged Optics，共同封装光学）赛道。然而，当光电组件从「独立模块」转向「高度整合」的芯片封装时，可靠性验证的复杂度已不可同日而语。
面对工程师最常问的：「规范在哪？」实务上，目前业界针对 CPO 或硅光子产品尚无单一且完全专属的标准，最权威的依据仍是经典的Telcordia GR-468。但在高度整合的趋势下，这套传统验证逻辑正迎来前所未有的挑战。
之前我们已从硅光子组件组成与决定效能的关键（阅读更多：「光」革新突破半导体极限 硅光子芯片即将上阵），进而分享对应的解决方案（阅读更多：硅光子开发为何这么难？验证手法是关键），以及如何突破硅光子量产的核心难关（阅读更多：硅光子CPO量产见曙光！从「漏电」到「漏光」如何迎刃而解？）。亦针对光子集成电路（PIC）的五大关键部件，详细剖析其常见故障模式（阅读更多：别让昂贵ASIC陪葬！掌握硅光子KGD验证关键，打通CPO量产最后一哩路）。
本集宜特小学堂，将从光通讯规范Telcordia GR-468的角度，分享如何终端系统应用，回推到模块、组件与工艺层级，硅光子系统如何顺利Bring-Up(启动调试)与量产导入。
一、Telcordia GR-468究竟是什么规范？还堪用吗？
电信级Telcordia GR-468是由通讯权威机构Telcordia Technologies (前身为为美国贝尔通讯研究公司 Bellcore )于2004年释出的核心规范（GR-468-CORE）。尽管它问世已久，但其严谨的测试架构，至今仍是全球硅光子组件进入AI服务器供应链时，最被系统客户采用的可靠性验证依据。
Telcordia GR-468这项规范的核心价值在于其「跨领域的覆盖力。（一）涵盖完整光电链：
包含雷射二极管（Laser Diode，简称LD）、光电二极管（Photodiode，简称PD）、电吸收调变器（Electro-Absorption Modulator，简称EA Modulator）和LED等相关光电组件。
（二）封装层级延伸：
GR-468依「组装完成度」将待测物分为多个封装层级（Assembly Level），测试对象可从晶圆到单一芯片，延伸至次模块，仍至整颗光模块，从不同层级对应不同测试条件与验证深度。

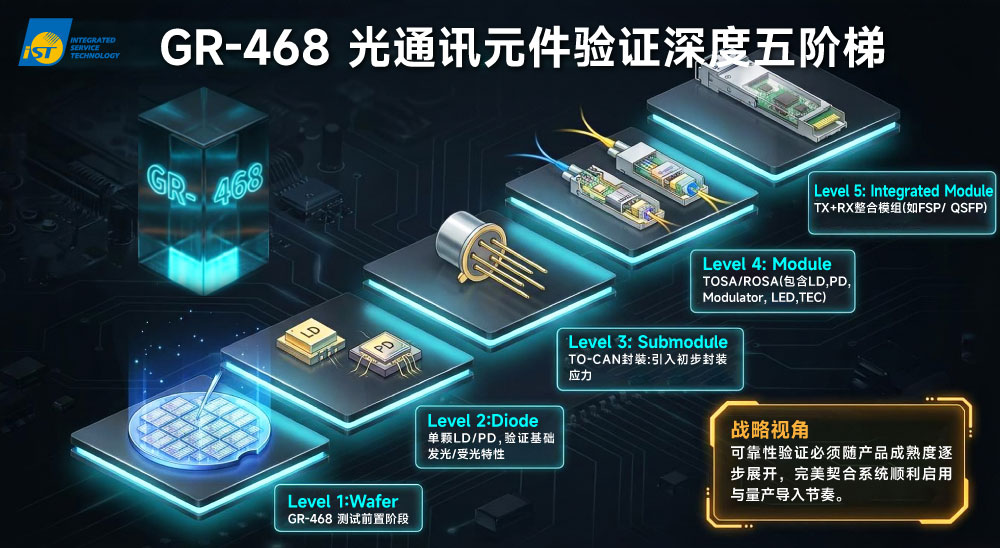

图一：GR-468规范示意图，从晶圆到最终整合模块的完整生命周期，可分为五个验证阶梯。
（图片来源：iST宜特-AI辅助生成制作）（三）环境模拟：
GR-468规范严格区分机房温控环境（Central Office，简称CO）与户外无空调环境（Uncontrolled Environment，简称UNC），不同环境对应不同温度范围与应力条件，让验证条件贴近真实系统场景，这正是系统端最在意、也最容易在早期被低估的风险来源。
例如，应用于数据中心机房的设备，长期处于温控环境，温度与湿度波动小，应力条件相对温和，验证重点在于长时间的稳定运作。而随着AI应用场域的扩张（例如马斯克计划将AI运算中心送入外层空间），若设备处于户外或无空调环境（Uncontrolled Environment, UNC），将面临剧烈的温度波动、湿热与高环境应力，极端温差将严苛考验封装材质与光学对位的稳定度。（四）定性与定量并重：
Telcordia GR-468除了可藉由「定性测试（Qualitative Tests）」判别是否符合规范（Pass或Fail）、是否可量产导入，亦可透过「定量测试（Quantitative Tests/ Aging Tests）」进行寿命推估（EOL）、可靠性模型建立与系统设计优化。

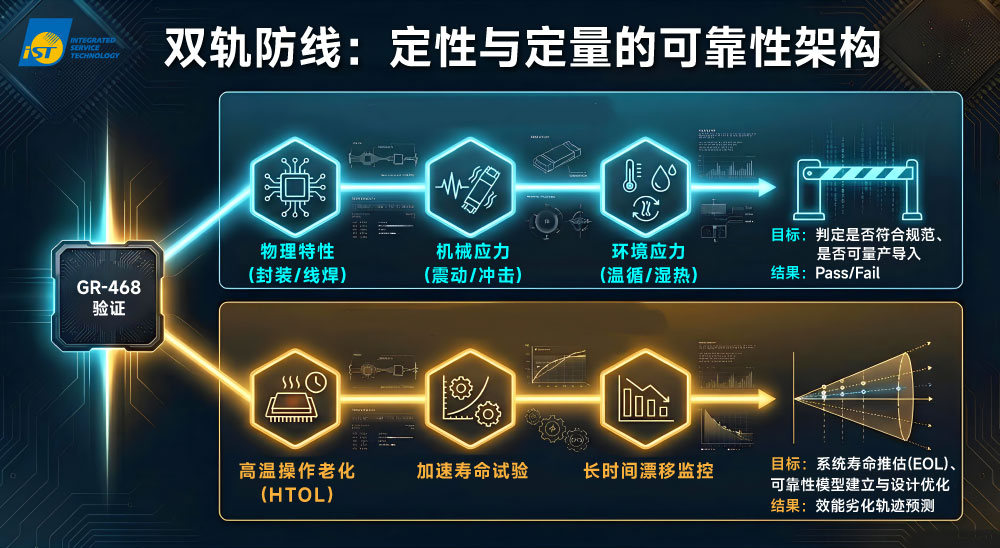

图二：GR-468兼顾定性和定量测试，不只可判别是否可量产导入，亦可推估出系统寿命。
（图片来源：iST宜特-AI辅助生成制作）以上这些Telcordia GR-468的设计，让可靠性验证能随产品成熟度逐步展开，非常符合硅光子系统bring-up与量产导入节奏。
二、为什么你的硅光子组件跑完规范，系统还是挂了？
看来GR-468规范仍然宝刀未老，但为何在实际应用中，许多跑完规范的硅光子系统仍无法顺利运作呢？宜特观察发现，即便产品通过了GR-468规范中的环境应力测试，开发者在系统Bring-up（启动调试）或长期运作时，依然会频繁遭遇莫名的信号衰减。
这是因为在CPO架构下，光、电、热、机械四者间的交互影响极其复杂。传统「通过/不通过（Pass/Fail）」的判定逻辑，已不足以侦测高度整合后产生的深层失效模式。以下是硅光子走向系统整合时，最令工程师头痛的两大「硬伤」：
（一）热力学矛盾与ELS (外置光源)的妥协：
负责核心运算的GPU（图形处理器）属于高功耗热源，运作温度动辄攀升至100°C，这与对热极度敏感、工作温度需压制在70°C以下的光传输组件（雷射光源）产生了严重的热力学矛盾。雷射光源受热会导致启动阈值电流指数型增加、波长变长（红移），并加速组件内部缺陷扩散而缩短寿命。
为了化解这项矛盾，业界倾向ELS（External Laser Source，外置光源），将雷射光源像电池一样外挂。但这衍生了以下风险 ：
- 高功率运作的老化（Aging under High Power）：
ELS需供应极高光功率给多个硅光引擎，雷射在极高驱动电流下运作，内部的晶格缺陷会随时间与高温扩大，形成「暗线缺陷（Dark Line Defects）」，导致发光效率剧降。宜特建议可执行HTOL（高温操作老化测试）。在85°C或更高温下持续通电数千小时，观察光功率衰退曲线，以推算出产品是否能支撑10年以上的系统寿命。 - 连接接口的脆弱性：
ELS增加了连接接口，保偏光纤（PM Fiber）的过度凹折，或是接头沾染微尘、插拔产生机械微裂痕，都会导致插入损耗（IL）升高，成为系统潜在的故障点。
（二）异质整合的「应力」拉扯（CTE Mismatch，热膨胀系数失配）：
硅光子芯片内含硅、三五族化合物、玻璃光纤与金属，这些材料受热后的膨胀程度（CTE）差异极大。例如硅芯片（2.6）与 PCB 板（15）甚至 UV 光学胶（50~100）之间巨大的应力差，在发热时会产生剧烈拉扯：
- 次微米级的对位挑战：
光纤数组（FA）与硅光芯片耦合时，对位精度要求在次微米级。一旦受热产生Warpage（翘曲）或应力拉扯，轻则光路偏移，重则导致结构Delamination（剥离）。宜特建议可透过TC（温度循环测试）。在-40°C到+85°C之间剧烈变换，确认光学胶是否裂开，并严格监控IL（插入损耗）是否超标，而非仅看组件是否能通电。 - 胶材劣化与水气渗透：
高温高湿环境会导致固定用的UV Epoxy（光学胶）发生老化、膨胀或潜变，直接造成信号损失。
宜特建议可执行THB（温湿度偏压测试，即85/85测试）。在 85°C/85% RH 环境下施加电压1000小时以上，确保胶材在极端环境下的结构强韧度。
- 高功率运作的老化（Aging under High Power）：
随着硅光子与CPO架构的快速发展，可靠性验证不该只是为了拿一张合格证书，而是要支撑系统长期的稳定运作。
目前的Telcordia GR-468规范环境要求, 主要分成机房温控环境（简称CO）与户外无空调环境（简称UNC），但在光通讯业者对故障经验实务累积下, 以及未来更严苛的AI运算环境（如太空轨道数据中心）需求下，现有标准已渐显不足，IPEC协会2025年可靠性执行协议针对光模块纳入抗硫化、盐雾、落尘等更严苛的环境测试，以满足对可靠性的极致要求，供应链必须及早做好准备。
