「问题出在封测端，跟我无关，我还需要了解吗？」这是许多IC设计工程师在面临封装分层等板级可靠性（BLR）失效时常见的误区。厘清责任归属固然重要，但深入解析故障机制才是赢得客户订单的敲门砖。在追求零缺陷的赛道上，唯有比整车厂更精准地掌握产品「何时失效」与「为何失效」，才能成功抢入全球汽车供应链。
失效机理
失效机理
迈入2026年，全球汽车产业正视的「Zero Defect (零缺陷)」 已不再仅是标语，而是车厂在法律责任与品牌存续间的唯一防线。随着各国相关法规陆续将L3-L5级以上的事故责任归属于车企（OEM），「系统失效」的成本已从单纯的召回费用，演变成企业必须承担的法律责任。
对工程师而言，最严峻的挑战在于，现行的AEC-Q系列等通用标准，在面对L3-L5自动驾驶Mission Profile（任务剖面）时已显得捉襟见肘。
当车辆不再受限于人类驾驶的生理疲劳，实现完全自主行驶时，日运行时间可能从2小时拉长至20小时。随之而来的是，车载半导体的工作寿命时间将是现行AEC规范的4倍或更多。
但传统的「Pass/Fail」测试仅能保证出厂质量，要达成Zero Defect必须跨越传统验证的舒适圈。本期小学堂将从实验室的第一线视角，解析如何在研发初期透过深层的技术验证，跨越传统的「Pass/Fail」测试，铺设这条通往零缺陷的安全之路。
一、车用芯片封装分层是谁的错？跟我无关还要了解吗？
宜特实验室长期观察发现，面对先进封装动辄数百到数千个微小接点，高达64%的问题其实是出现在OSAT（委外封测代工厂）的工艺中。
为了防范未然，IC设计公司不能只看OSAT提供的良率报告，而是必须主动出击，应把破坏性物理分析（DPA）作为常态性的生产监控工具。从封装后的结构切开检查（Cross-section），哪怕每天或每月只抽样1到2颗芯片，都更能帮助揪出隐藏在封装工艺中因物理性缺陷所引发的失效问题，从源头守住质量防线(阅读更多：车用工程师恶梦！为何芯片通过ATE测试仍遭退货?)。
二、遵循AEC-Q007完成试验后该做什么?
目前AEC-Q规范大都要求执行1,000小时测试，早在2017年起就有国际一线车厂提出「现行AEC-Q规范已不足以应对未来真实需求」。随着自动驾驶技术逐渐推进到L3-L5阶段，车辆运转时间将至少是现有规范的4倍或更多。因此，AEC-Q规范首次以「累积失效模式」取代过去「有限时间」的测试方法，了解产品在全生命周期中的失效分布状态。
（一）失效累积63.2%的数据背后，核心价值是「寿命预测」
在AEC-Q007的板级温度循环测试（TC Test）中，要求测试必须进行到「累积失效达63.2%」或「完成3000个循环无失效发生」为止。进而采用威布尔分布（Weibull Distribution）分析，以获得产品在全生命周期中（浴缸曲线）的失效分布情形 (阅读更多：最新AEC-Q007规范抢先看 车用Board Level验证手法大公开)。
如果研发工程师的目标，仅仅是为了「拿到Pass结案」，就完全丧失了可靠性测试的初衷。做测试的真正目的，是要回答一个最核心的课题：「所开发的产品到底何时会失效？」

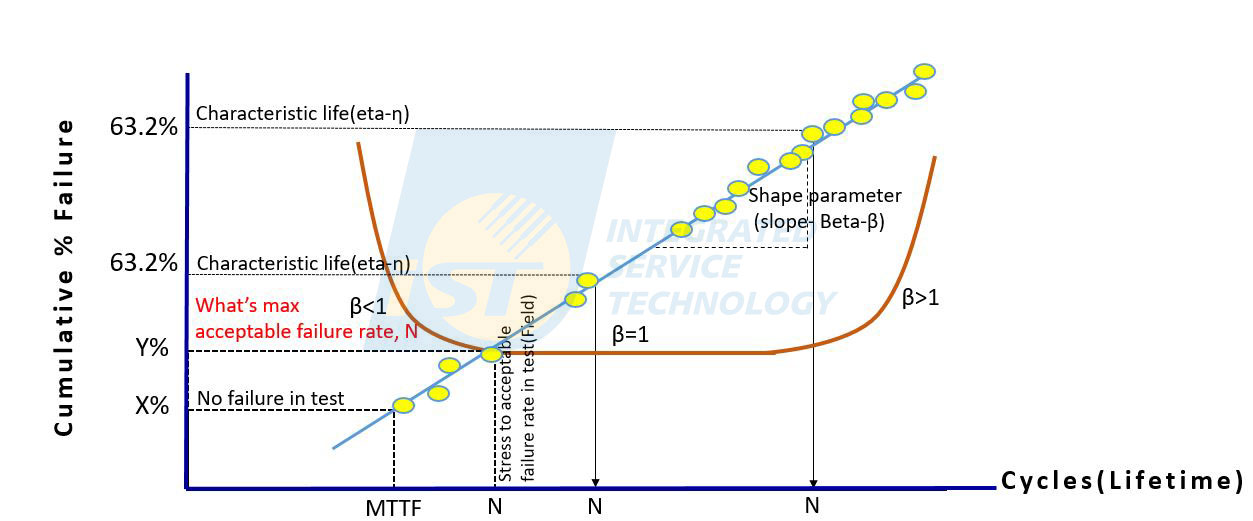

图一：本图展示了如何利用AEC-Q007规范所要求的威布尔分布统计分析（图中蓝色带落点斜线），来定位与预测车用元器件在标准浴缸曲线（背景橘色曲线）中的失效分布状态。
（图片来源: iST宜特科技）（二）如何透过数据精准「预测」芯片的失效期？
真正的领先者会将AEC-Q007测试得出的失效数据，带入威布尔分布模型进行深层分析，从中获取以下关键情报：
- 定位浴缸曲线（Bathtub Curve）阶段：
经由威布尔分析，可取得产品特征寿命(Characteristic life – η)和失效分布「形状参数（Shape parameter, β）」，即可判断产品失效是属于工艺缺陷导致的「早夭期失效」，或使用期间的「随机失效」，还是材料自然退化所造成的「老化期失效」。若早夭期过长，代表产品存在着设计或工艺问题；若老化期发生在设计寿命期内，那将是一场灾难。 - 是否满足任务目标需求（Mission Profile）：
从产品的「首次失效点（First Failure）」，可推算产品在多使用几年后会出现失效，同时也可以计算出在保固期(N年)内会发生缺陷率的比例，以做为市场备料参考依据。当然，也可藉由威布尔分析结果，来确认产品是否真能满足车厂任务目标（Mission Profile）与客户期待。 - 精算安全备援（Redundancy）设计：
对于车用系统而言，任何失效都可能危及人命。当我们能精准预测产品几年后会坏，设计者才能计算系统需要多少颗芯片来做「冗余（Redundancy）」设计，以确保在主系统在发生问题时，备援系统能实时接管，达到汽车运行时的绝对安全。
- 定位浴缸曲线（Bathtub Curve）阶段：
三、目前AEC-Q007板阶可靠性存在着不足
汽车使用年限长达10至15年，且必须在极为复杂且严苛的环境应力下正常运转，除了大自然气候环境应力外，还必须确保在长期振动与机械冲击的环境下能正常运作。而目前AEC-Q007仅针对温度循环进行要求，因此板级可靠性必须增加振动与机械冲击试验，才能贴近汽车电子真实所遇到的环境，不能因为标准没有要求，而忽略去了解震动与机械冲击试验在板级可靠性上的关键影响性。
在过去，IC设计业往往侧重于功能性设计 (Design for function)；但在汽车电子领域，可靠度设计(Design for Reliability)与可制造性(Design for Manufacturing)更为重要 (Design for Manufacturing)，同时从失效机理的角度出发，才能在「零缺陷」的赛道上逐步前进，进而赢得客户的长期信任与订单。
- 若想看完整AEC-Q007文件，请点此观看。
