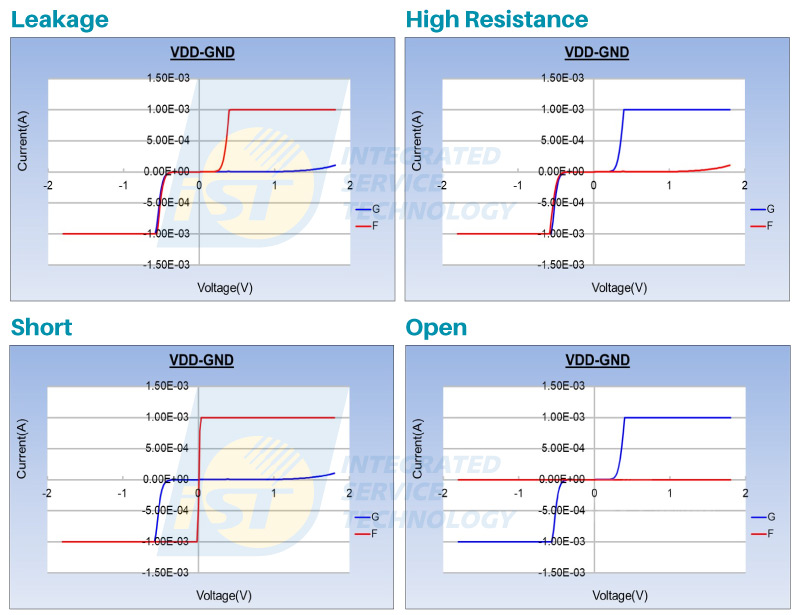

在完成 IV-Curve 判读后，下一步就是「选对工具」。每一款亮点定位工具都有极限，宜特科技EFA电性分析团队根据多年的经验，为您整理出最有效率的机台选用逻辑：

（一） 漏电（Leakage）：先用 InGaAs分析

发现 IC 有漏电情形，我们多半会先用 InGaAs（砷化镓铟微光显微镜） 分析。

1. 为什么首选 InGaAs？

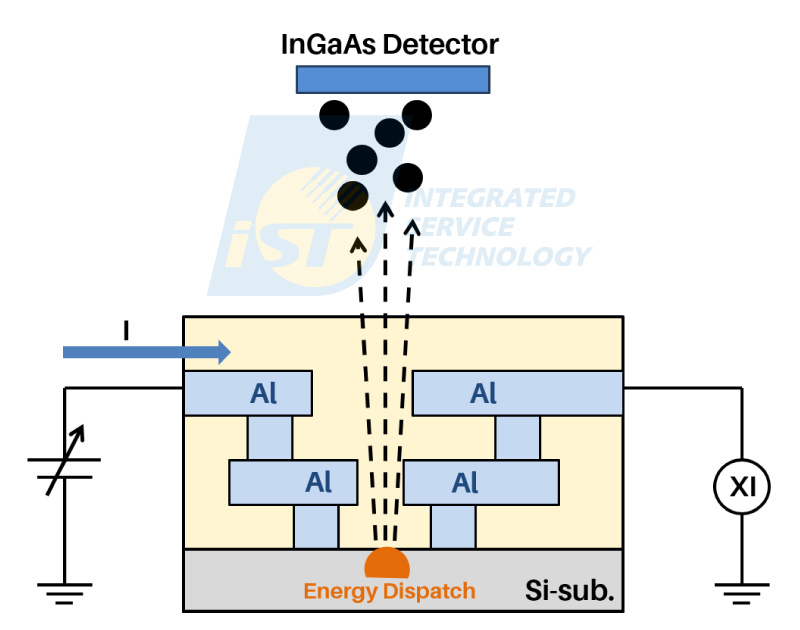

因為漏電多半發生在 Gate Oxide 擊穿或 PN 接面，電子與電洞複合時會釋放出微弱的光子（1100 nm 附近）。而InGaAs對微光的靈敏度極高，不僅能在極微小的微安培（μA）等級電流下抓到亮點；晶片正面佈滿金屬走線，漏電發出的光根本穿不透，只能把晶片從背面（Backside）研磨打薄，從底下的矽基板往上查找異常點。而InGaAs 的感測波長對矽（Si）基板穿透率極佳，，因此自然成為「漏電 ＋ 背面（Backside）定位」時無可取代的首選。

2. 何时改用其他机台？
遇到样品无法 Decap、漏电电流过大导致热效应远大于发光，或属于多层堆栈（Stacked Die），我们才会改用 Thermal EMMI (InSb) 或 OBIRCH (激光束电阻异常侦测)分析。

3. 宜特建议：
若样品允许背面开盖/背面研磨，建议「优先做 Backside InGaAs」，成功率且分辨率较高；若为不可破坏的完整封装，建议先以 Thermal EMMI 锁定大致热区，再搭配X-ray确认异常热源位置。

4. 案例示范：

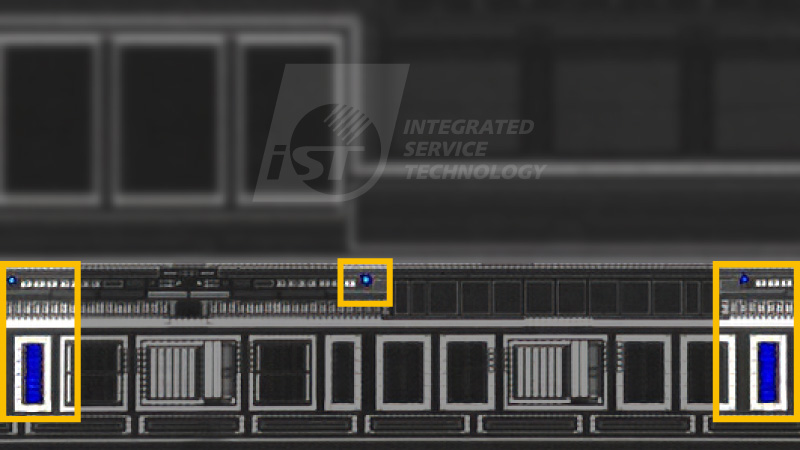

施加偏压下，芯片呈漏电异常。晶背研磨后进行 InGaAs 分析，传感器迅速捕捉到缺陷处电子-电洞复合释放出的微弱光子，并精准呈现出数个蓝色亮点（Hotspots），成功为后续的 FIB 切片与 TEM 物性分析（PFA）定位精确缺陷。

（二）高阻抗（High Resistance）：先用 OBIRCH分析

若IC 呈现高阻抗异常（如 Contact/Via 阻抗偏高、线路微裂），我们多半会先用 OBIRCH（激光束诱发阻值异常侦测） 分析。

1. 为什么首选 OBIRCH？

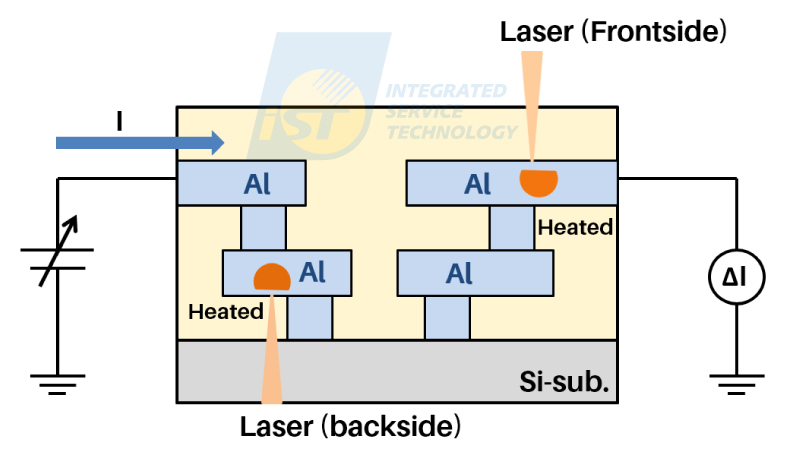

高阻抗問題通常不會「發光」，InGaAs無法偵測到亮點。OBIRCH 利用 1300 nm 雷射加熱局部區域，引發高阻抗點（如 Void 空孔、冷焊、薄金屬）劇烈電阻與電流變化。是抓出 Via / Contact 高阻抗與 Metal Line 微裂的首選。

OBIRCH 可依据样品结构弹性，支持正面与背面（Frontside / Backside）扫描。可直接对最上层的金属线路或露出来的 Die 表面加热照射；若正面遭密集金属层遮蔽，亦可将硅基板打薄从背面照射。1300 nm 雷射对硅基板穿透力佳，能直接穿透硅层、精准加热深层金属缺陷。

2. 何时改用其他机台？
有时候遇到高阻抗点已经接近完全开路（Open,  I 极小），或是属于先进封装（如 CoWoS、RDL 层）无法接收到光学讯号的情形，若此时强行加大电压强求讯号，极易将微小缺陷线路直接「熔断」。

3. 宜特建议：
面对高阻抗，关键在于控制安全电流。建议工程师应先以 OBIRCH 进行低功率雷射扫描；若为先进封装或多层内部走线高阻抗，则建议选用QDm（量子钻石显微镜），透过磁场感测直接重绘电流路径，较不受光学遮蔽与热扩散干扰。

4. 案例示范：

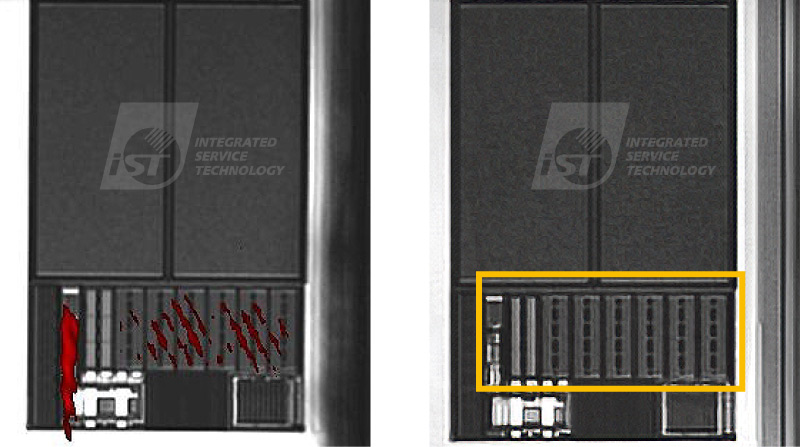

在施加相同偏压下，好品芯片（图五左）可侦测到正常驱动亮点；坏品芯片（图五右）仅有微小异常电流，显示有阻抗过高状态，电流无法通过之情形。经由 Backside OBIRCH 分析，坏品于图五黄框区内之正常热诱发讯号完全消失，后续可针对此区组件做Delayer分析，即可精确的定位异常缺陷。

（三）短路（Short）：先用 OBIRCH 或 Thermal EMMI (InSb)分析

如果发现 IC 呈现短路异常，我们多半会先用 OBIRCH 或 Thermal EMMI (InSb)分析 。

1. 为什么首选OBIRCH 或 Thermal EMMI (InSb)？
(1)金属层短路，首选 OBIRCH：
若短路发生在芯片内部金属层（Metal Bridge）或氧化层针孔（Pinhole），雷射加热会引发极显著的电阻与电流变化（I），OBIRCH 能提供极高的空间分辨率，直接锁定微米级的短路桥接点。

(2)大电流/大面积短路，首选 Thermal EMMI：

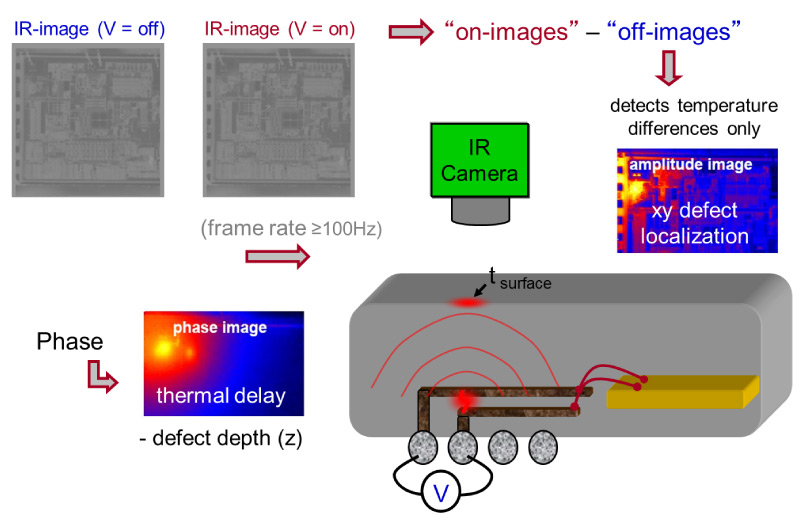

若短路电流较大，组件在极低电压下就会产生明显焦耳热功率。Thermal EMMI (InSb)能够直接侦测 3.0~5.0 μｍ 的热辐射讯号，可免开盖（Decap）直接对完整封装或 PCB 进行快速扫描。

2. 何时改用其他机台？
遇到先进封装（如 CoWoS、3D IC、HBM、RDL 层）内的埋藏式短路，OBIRCH的光学雷射无法穿透多层结构，而 Thermal EMMI (InSb)则会因大面积热扩散（Thermal Spreading）导致影像一片模糊、无法精确锁定 z 轴深度，这时我们就会改用 QDm（量子钻石显微镜）分析。

3. 宜特建议：
裸 Die 样品较小或电流短路(short)异常，优先使用OBIRCH；封装或大电流短路(direct short)则先用 Thermal EMMI (InSb)粗略定位 ；若为先进封装或多层金属迭加区，建议直接采用QDm（量子钻石显微镜），利用微观磁场透视，无损重构 3D 电流路径。

4. 案例示范：

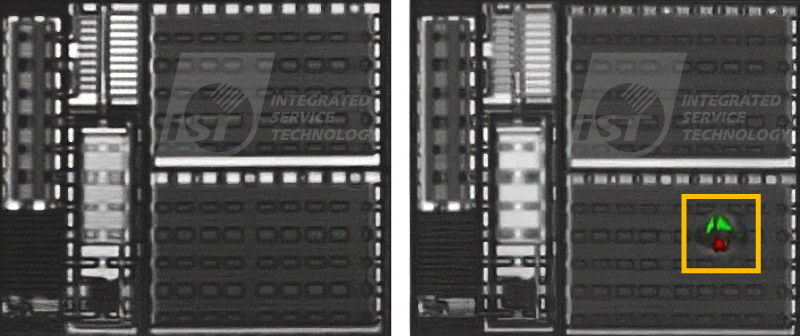

施加相同偏压下，坏品（图七右）呈现短路异常。经由 Backside OBIRCH 分析，侦测到黄框区内为异常亮点，且看出疑似metal融烧现象。

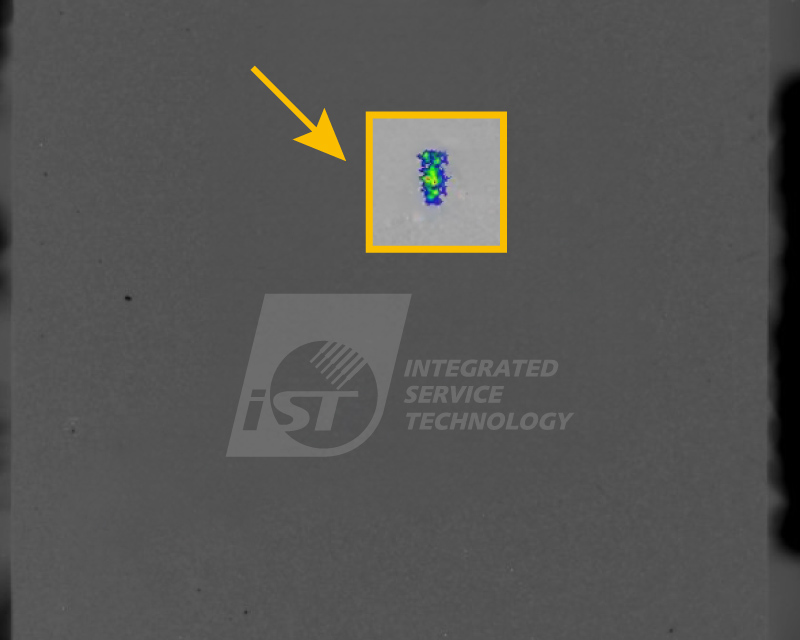

不开盖状况下，坏品施加电压后，经由Thermal EMMI (InSb)，侦测到黄框内为异常热源，再配合X-ray迭图确认异常处为封装体或是die上，决定后续使用FA定位手法，减少选错机台耗时分析。

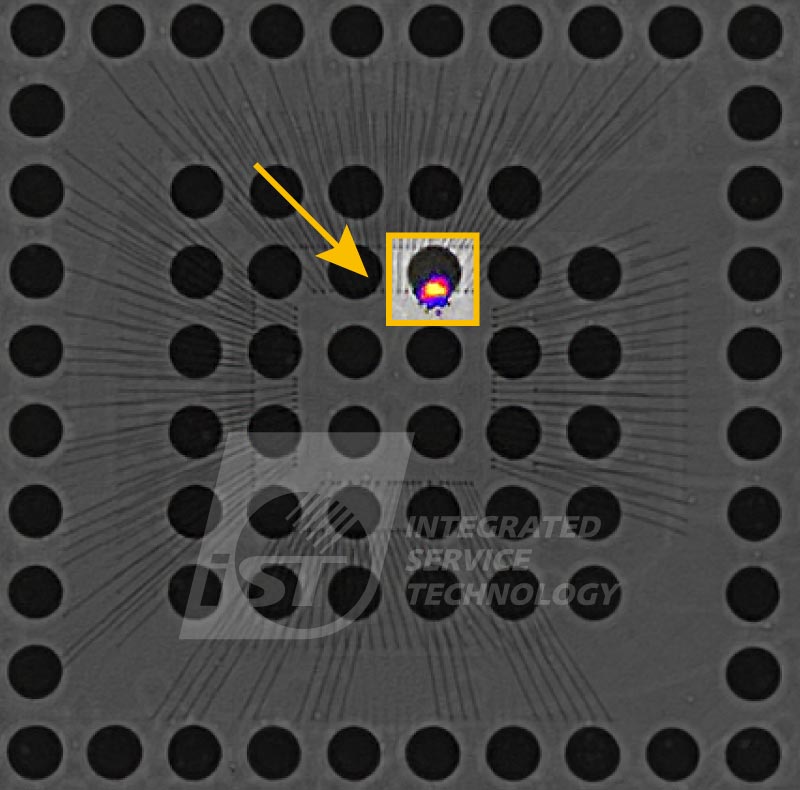

图九是一颗 BGA 封装芯片，中间位置出现一个清晰的热点（Hot Spot）。在完整封装、不开盖（Decap）的情况下，透过对异常 Pin 脚施加电压侦测局部发热，Thermal EMMI (InSb)敏锐地捕捉到热辐射讯号。

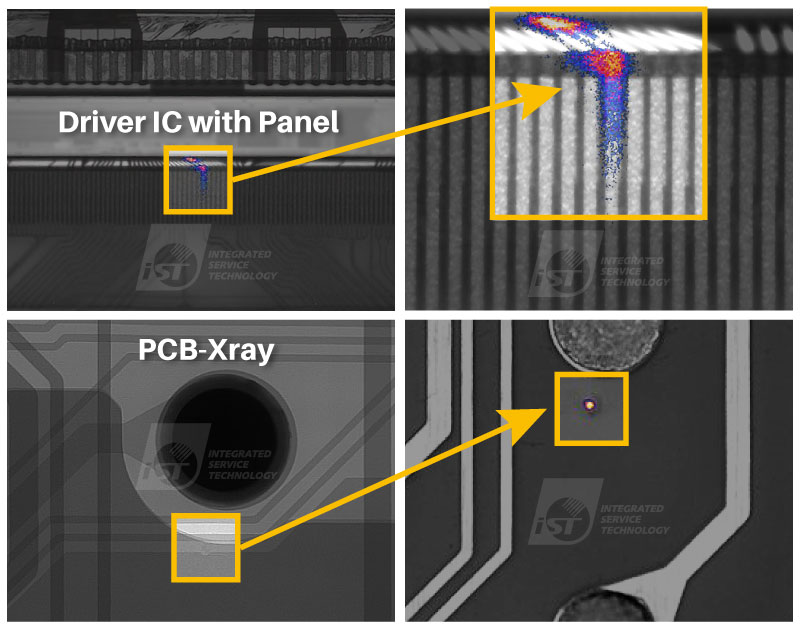

图十显示驱动 IC 与面板连接处的走线或Bonding 发生微裂或微短路（Short），通电后产生热功率。透过Thermal EMMI (InSb)锁定热源位置，再搭配 PCB X-ray 进行结构透视，实现「电性定位+ 物性验证」的高效 FA 流程。

（四）开路（Open）：先用 OBIRCH分析

若发现 IC 呈现开路异常，我们多半会先用 OBIRCH来分析。
1. 为什么Open分析最为棘手？
因为开路（Open）代表完全没有电流通过可供感测，意味着「靠电流发光（InGaAs）」或「靠雷射诱发电流变化（OBIRCH）」的工具完全失效。

2. 如何解决Open问题？
建议客户提供好坏品比对，侦测好品正常驱动的组件亮点处(normal turn on)，再比对坏品亮点处，观察两者差异性。

(1) 方法一：施加高压高频讯号（RF / AC Bias）+ OBIRCH
透过施加高频交流讯号，利用断路点两端的寄生电容（Parasitic Capacitance）产生微弱的充放电位移电流，进而引发局部微热，再利用 OBIRCH 亮点结果比对差异。

(2) 方法二：磁场透视重建（QDm 独家优势）
对于 2.5D/3D 先进封装或 Bump/Bonding Wire 断裂，QDm（量子钻石显微镜） 能感测极微弱的磁场分布，工程师可透过电流在断路点瞬间归零的磁场边界（Magnetic Field Boundary），精准可视化找出「电流在哪里中断」。

3. 何时改用其他物性分析（PFA）技术？
当电性回路完全无法通电、连高频讯号都无法传导时，EFA 亮点定位机台将达到极限。此时宜特会建议客户转用 X-Ray / 3D X-Ray (CT) 进行非破坏性结构透视，直接观察打线（Bonding Wire）断裂、Bump 脱焊或通孔（Via）断裂位置。

4. 宜特建议：
遇到Open(开路)问题，切忌盲目加大 DC 直流电压。应先确认是否能透过高频/高压触发微弱讯号，并利用 QDm 感测磁场断点；若电性完全无反应，则应果断搭配3D X-Ray进行结构照相，才是最节省时间与样品成本的黄金路径。

5. 案例示范：

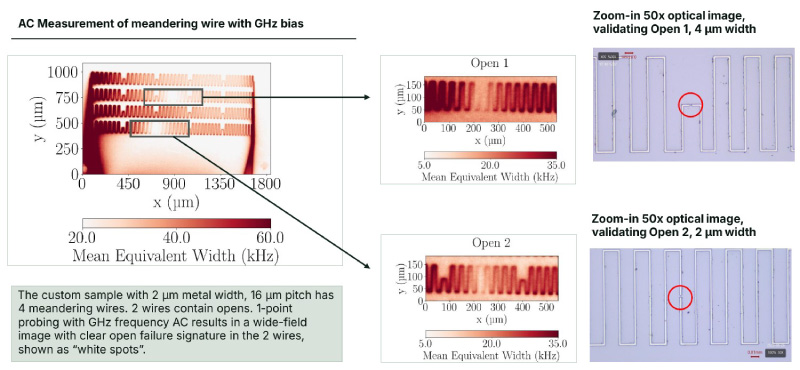

针对异常 Pin 脚施加高压或高频交流讯号（AC Bias），利用断路点（Open Spot）两端产生的微弱寄生电容充放电位移，及电磁场变化量，侦测出异常断点处。
