导电胶(Elastomer, PCR, Rubber Socket)

by ruby

导电胶(Pressure Conductive Silicone Rubber，简称PCR，或称Elastomer，Rubber Socket)，是一种将导电粒子均匀分散于硅胶中的材料，当施加压力时，可以形成稳定的导电通路，无需高温焊接，即可实现将IC芯片与测试板间的暂时性电性连接。

相较传统以弹簧针为主的接触方式，导电胶在讯号完整性、接触压痕控制、低温表现更佳，能有效避免压坏芯片接脚。

导电胶(Rubber Socket, PCR)具备高频传输、低接触阻抗、无损芯片接脚、易更换等优势，特别适用于高频、高速等先进封装产品的测试需求，广泛运用于Burn-in Board、Load Board、System Level Test上的Socket结构中。导入导电胶作为测试接口，有助于提升测试精准度与良率，并保护芯片避免损伤。

内存比黄金贵！测试厂如何不伤芯片、不误判、不停机省下巨额损失？
QFN在FT测试老是卡关？Rubber Socket 寿命只有 2 万次，怎解？

点此观看宜特影片

  • iST 宜特能为你做什么

    iST 宜特提供高性能导电胶（Elastomer, PCR, Rubber Socket）解决方案，具备快速交期与优异的耐久寿命，在 125°C 环境下可达10万次压合循环，并具备稳定的 FSR（Force vs. Stroke vs. Resistance）特性，充分满足先进封装与高频测试的严格要求。iST导电胶（PCR）产品特性包括：

    • 使用寿命 (Life Time)：于 125°C 环境下可达10万次压合循环，耐久性高
    • 接触阻抗(Contact Resistance)：常温（25°C）低于 30mΩ，高温（125°C）亦低于 90mΩ，确保稳定导通
    • 操作温度范围(Operation Temperature)：-40°C ~ 125°C，应对严苛环境测试
    • 操作带宽(Frequency)：达 40GHz，适用于高速信号传输
    • 耐电流(Current)：支持 1.5～4A，适用各类应用情境
    • 测试接触压力(Contact Force)：15～50gf，有效避免损伤待测物接脚
    • 产品厚度(Thickness)：0.5～1.2mm，灵活对应各式模块设计
    • 支援微间距(Pitch)：>0.3mm pitch
FSR 特性曲线

iST宜特导电胶（Elastomer, PCR, Rubber Socket）在低压下即可稳定导通，阻抗低于 30 mΩ，适合高频、高速产品的测试应用。

iST 宜特服务优势

1

高效能产品特性：支持 40GHz、低阻抗、高电流，满足高速与先进封装测试需求。

2

高可靠性寿命表现：在 125°C 下可达10万次压合循环，耐用稳定。

3

快速交期：交期短，支援客制化。

4

取代传统弹簧针方案：低压接触、保护接脚、易更换，信号完整性佳。

产品样式

  • PCR / Elastomer 导电胶
  • PCR 置入 Socket

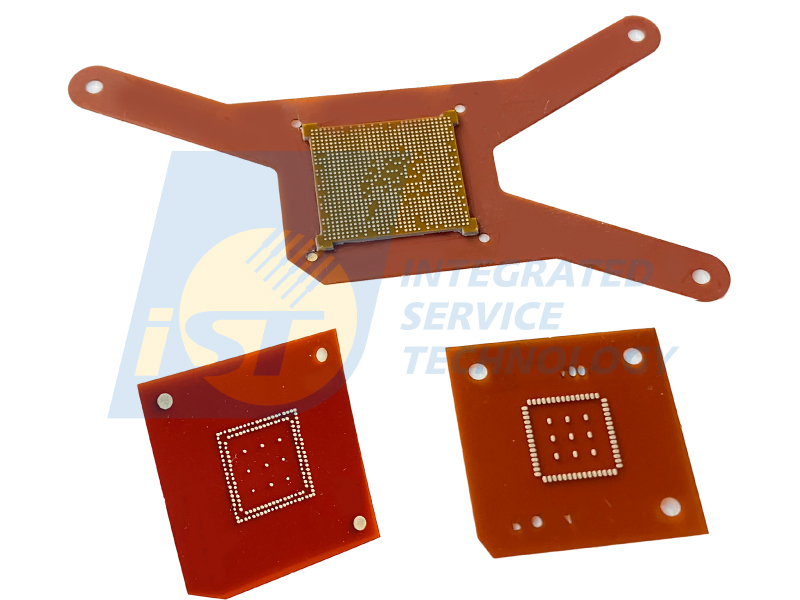

PCR导电胶结构与外观。

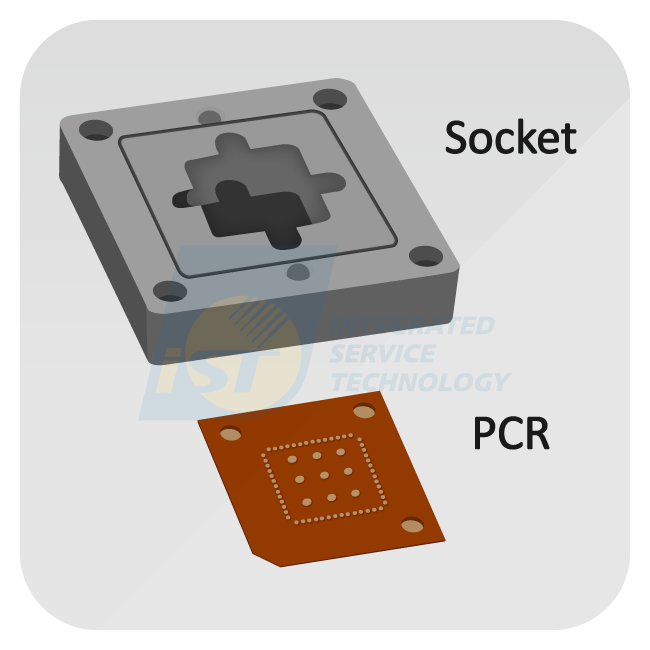

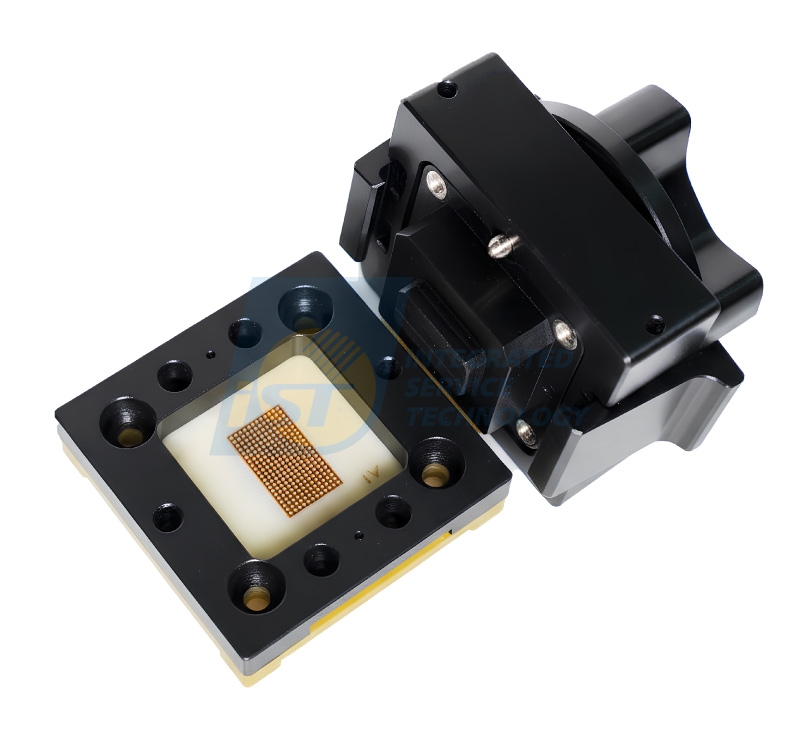

PCR 导电胶安装于测试 Socket 中。

  • 应用范围
  • Burn-in Board Socket：耐高温、寿命长，适合长时间老化测试。
  • Load Board (Final Test阶段)：低压导通稳定，避免压坏接脚，适合成品测试。
  • System Level Test阶段：适用耐久测试，导通稳定、接触阻抗低。
  • PCB与载板界面：支持微间距设计，免焊接、易更换，连接稳定可靠。
