高速信号测试过程中，准确、稳定的测试治具是确保测试结果精确的重要关键。
iST 宜特能为你做什么
iST宜特不仅提供高速信号测试服务，还专注于为客户提供测试治具，特别是在PCIe 5.0 和以太网（Ethernet）测试领域。我们提供与销售符合客户需求的测试治具，并提供从计划、设计、验证到生产的完整解决方案。这不仅可协助客户提升测试效率、缩短开发周期，还能避免治具设计不良导致的测试误差，确保产品的高性能与可靠度。
一、PCIe 5.0 测试治具（非标准规格）：
这些测试治具可以用来测试不同形状和类型的设备接口，如 U.2、U.3、M.2、EDSFF 和 OCP，这些都是常见的高性能存储或网络设备接口标准。
二、以太网 ISI 开发测试板：
- 专为 56G（每秒 56 Gbps）的数据传输信道设计
- 支持 28 组不同损耗信号线，用于接收端测试及校准。
- 也兼容 28G（每秒 28 Gbps）的传输速度。
三、客制化测试治具：
根据客户需求，设计专属的测试治具，提供从计划、设计、测试验证到生产的一条龙服务，确保测试设备的效果和符合特定要求。
范例分享
● U.2 CBB+CLB
- Signal Integrity Board for U.2(SFF-8693) Physical Layer Conformance.
- Support PCIe 5.0 (32GT/s), U.2 CBB and CLB for both receivers and transmitters calibration
- MMPX connectors are 100% compatible with PCI- SIG CEM ISI board.
● U.3 CBB+CLB
- Signal Integrity Board for U.3(SFF-TA- 1001) Physical Layer Conformance.
- Support PCIe 5.0 (32GT/s), U.3 CBB and CLB for both receivers and transmitters calibration
- MMPX connectors are 100% compatible with PCI- SIG CEM ISI board.

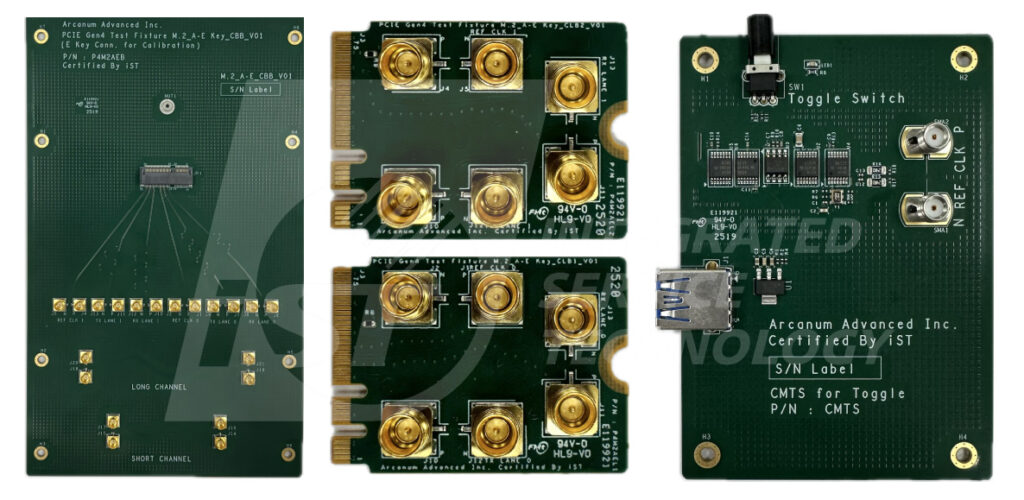

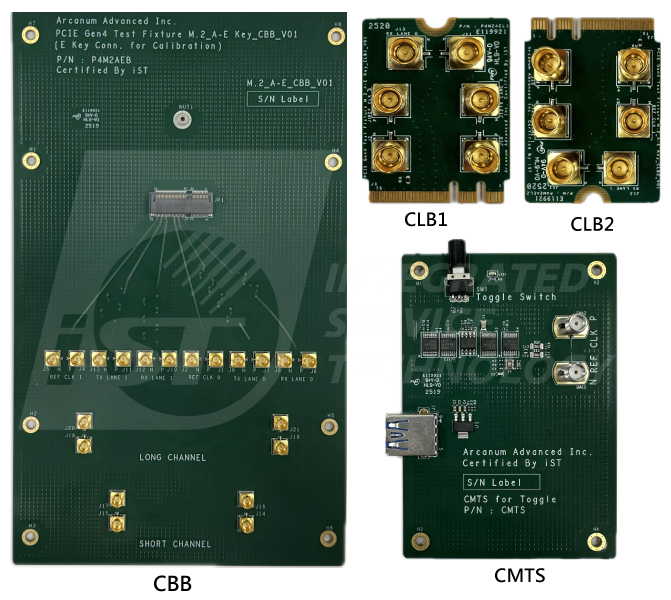

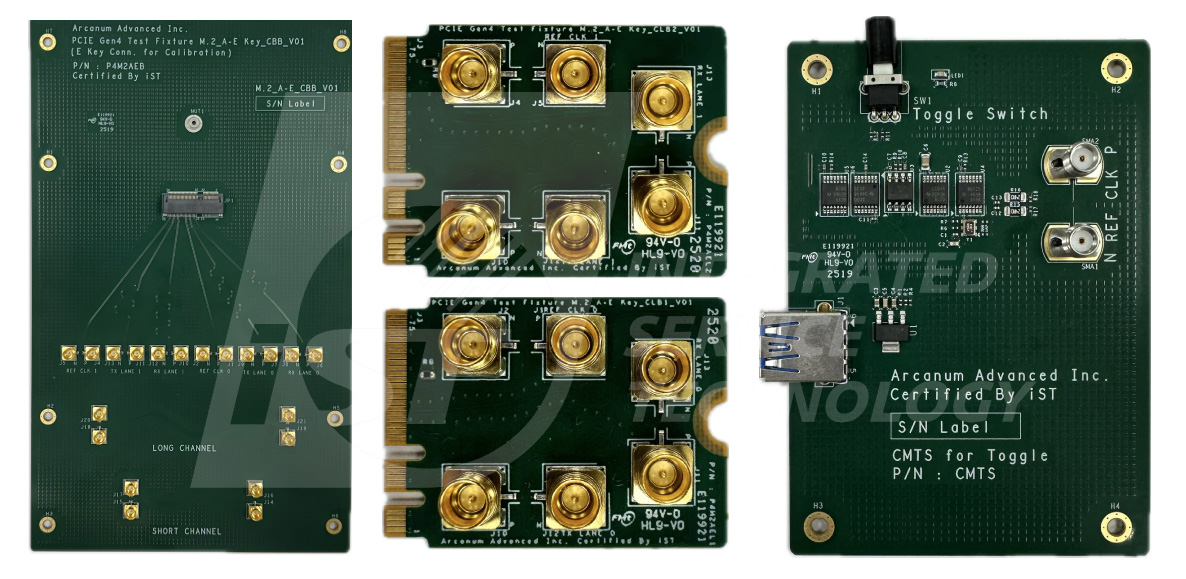

● M.2 CBB+CLB1+CLB2
- Signal Integrity Board for M.2 Physical Layer Conformance.
- Support PCIe 5.0 (32GT/s), M.2 CBB and CLB1 CLB2 for both receivers and transmitters calibration
- MMPX connectors are 100% compatible with PCI- SIG CEM ISI board

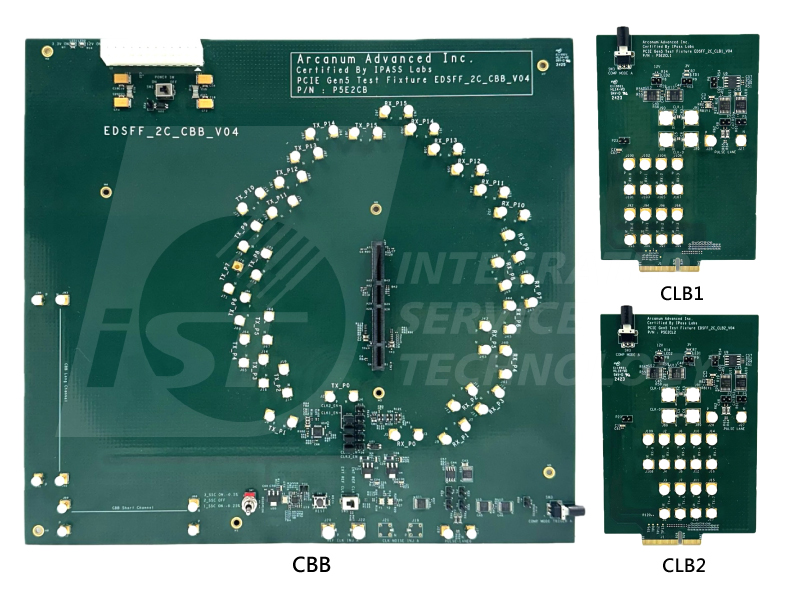

● EDSFF E1.S/E1.L CBB+CLB
- Signal Integrity Board for EDSFF(SFF-TA-1006, SFF-TA-1007) Physical Layer Conformance.
- Support PCIe 5.0 (32GT/s), EDSFF CBB and CLB for both receivers and transmitters calibration
- MMPX connectors are 100% compatible with PCI- SIG CEM ISI board

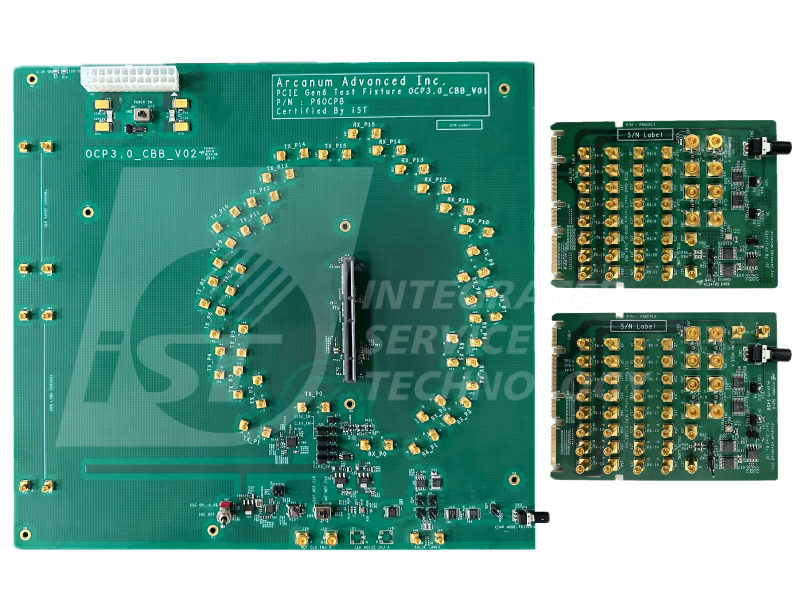

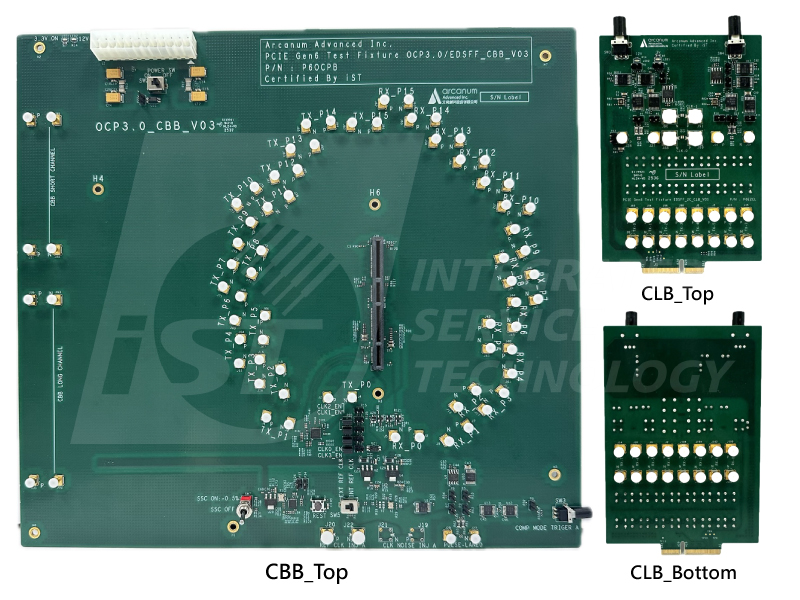

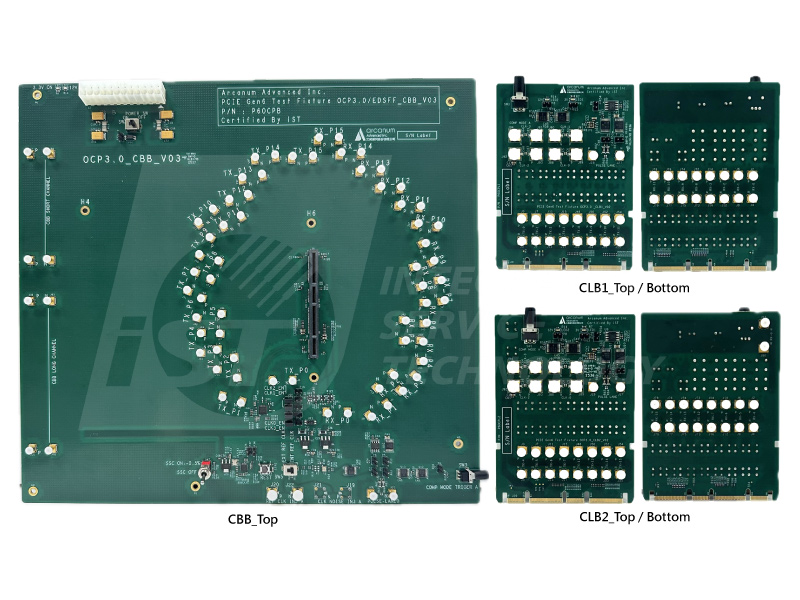

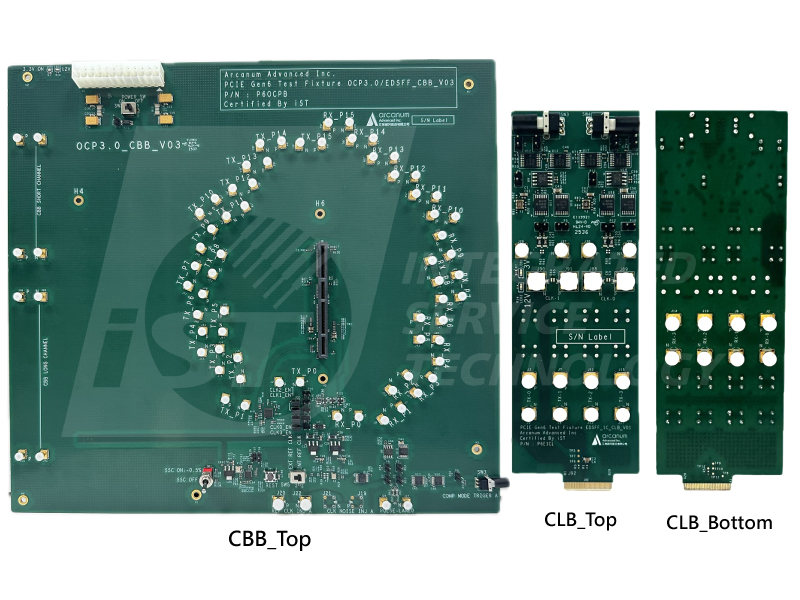

● OCP 3.0 CBB+CLB1+CLB2
- Signal Integrity Board for OCP Physical Layer Conformance.
- Support PCIe 5.0 (32GT/s), OCP CBB and CLB1 CLB2 for both receivers and transmitters calibration
- MMPX connectors are 100% compatible with PCI- SIG CEM ISI board
● Key Feature
For 56 GBaud Channel Emulation
- Use of 1.85 mm connector
- Design for 56 GBaud and 28 GBaud
- 28 differential channels
28 Multi-Pairs
- Loss Range - 4.8 dB to 31.3 dB in 28 pairs @ 26.56 GHz
- Pair length - 3.6 inch to 25.8 inch
28 GBaud Compatible
- Loss Range - 2.3 dB to 16.5 dB in 28 pairs @ 13.28 GHz
- Pair length - 3.6 inch to 25.8 inch
